Stromstoß-Schaltrelais 4 x 1 Schließer 16A ESR12Z-4DX/110-240V
Quelle Foto:
Eltako
(Abb. ggf. ähnlich oder abweichend)

Stromstoß-Schaltrelais 4 x 1 Schließer 16A ESR12Z-4DX/110-240V

EAN/GTIN: 4010312110010
WEEE: DE 30298319
Hersteller: Eltako
Herstellernr.: ESR12Z-4DX/110-240V
Herstellerbestellnr.: 21400302
Zolltarifnummer: 85365080
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
65,71 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Stromstoß-Schaltrelais 4 x 1 Schließer 16A ESR12Z-4DX/110-240V, Funktion=elektronisch für Zentralsteuerung, Montageart=DIN-Schiene, Breite in Teilungseinheiten=1, Einbautiefe=58 mm, Anzahl der Kontakte als Schließer=1, Steuerspannung 1=110..240 V, Steuerspannungsart 1=AC, Frequenz der Steuerspannung 1=50 Hz, Steuerspannung 2=110..240 V, Steuerspannungsart 2=DC, Frequenz der Steuerspannung 2=50 Hz, Bemessungsschaltstrom=16 A, Versorgungsspannung=110..240 V, Spannungsart der Versorgungsspannung=AC, Max. Glühlampenlast=2000 W, Max. Leuchtstofflampenlast=1000 VA, Max. Leuchtstofflampenlast (Duo-Schaltung)=1000 VA, Max. Leuchtstofflampenlast (parallel kompensiert)=500 VA, Max. Schaltstrom (cos phi = 0,6)=8 A, Geeignet für Handbedienung=nein, Mit 4 unabhängigen Kontakten, je 1 Schließer potenzialfrei 16 A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Stand-by-Verlust nur 0,03-0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können 3 der 4 normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und die Außenleiter an 1(L), 3(L) oder 5(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Örtliche Universal-Steuerspannung 110-240V AC. Mit zusätzlichen Universalspannungs-Steuereingängen zentral ein und aus für 110-240V AC, von den örtlichen Steuereingängen galvanisch getrennt. Mit zusätzlichen Gruppen-Steuereingängen ein und aus für 110-240V AC. Gleiches Potenzial wie die örtlichen Steuereingänge. Über die Gruppen-Steuereingänge können Gruppen dieser Stromsto߬schalter in einer Zentralsteueranlage getrennt angesteuert werden. Versorgungsspannung wie die örtliche Steuerspannung. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor geschaltete Verbraucher an das Netz gelegt werden. Zentralbefehle haben immer Vorrang, die örtlichen Steuereingänge sind während des Zentralbefehls gesperrt. Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA = zentral ein und zentral aus wirksam, ZE = nur zentral ein wirksam, ZA = nur zentral aus wirksam, ZE+ZA (durchgestrichen) = keine Zentralsteuerung wirksam. Mit dem mittleren Drehschalter werden für ES und ER die Funktionen des unteren Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Wird BM gewählt kann mit einem Bewegungsmelder gesteuert werden, Funktion gemäß Bedienungsanleitung. Nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Mit dem unteren Drehschalter kann zwischen 18 Funktionen gewählt werden: ON = Dauer EIN, 4xS = 4-fach-Stromstoßschalter mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7, (4xR) = 4-fach-Schaltrelais mit je 1 Schließer, Steuereingänge A1, A3, A5 und A7, 4S = Stromstoßschalter mit 4 Schließern, (4R) = Schaltrelais mit 4 Schließern, 2S/WS = Stromstoßschalter mit 3 Schließern und 1 Öffner, (2R/WR) = Schaltrelais mit 3 Schließern und 1 Öffner, 2WS = Stromstoßschalter mit 2 Schließern und 2 Öffnern, (2WR) = Schaltrelais mit 2 Schließern und 2 Öffnern, SSa = Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6, Rückmeldung 8, (4RR) = Ruhestromrelais mit 4 Öffnern, SSb = Serienschalter 2 + 2 Schließer mit Schaltfolge 0-2-2+4-2+4+6-2+4+6+8, (EW) = Einschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s, GS = Gruppenschalter. Schaltfolge 0-2-0-4-0-6-0, Rückmeldung 8, (AW) = Ausschalt-Wischrelais mit 3 Schließern und 1 Öffner, Wischzeit 1s, RS = Schalter mit 4 Schließern, A1= Setz- und A3 = Rücksetz-Steuereingang, (GR) = Gruppenrelais 1 + 1 + 1 +1 Schließer, 3xS+ = 3-fach Stromstoßschalter mit je 1 Schließer + Rückmeldung 8, Steuereingänge A1, A3 und A5, (3xR+) = 3-fach Schaltrelais mit je 1 Schließer + Rückmeldung 8, Steuereingänge A1, A3 und A5.

Weitere Produktbilder:

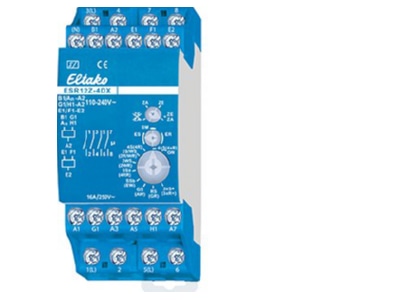

Produktbild 1 Eltako ESR12Z 4DX 110 240V Stromstoss Schaltrelais 4 x 1 Schliesser 16A
Produktbild 1

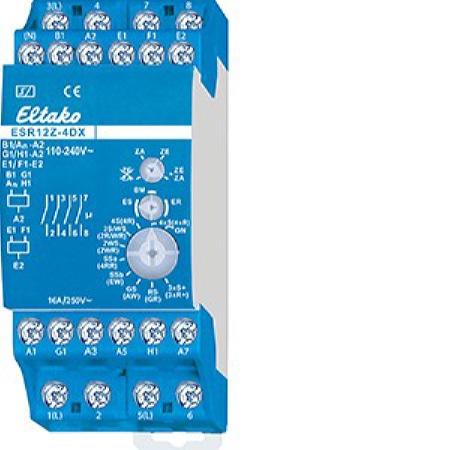

Produktbild 2 Eltako ESR12Z 4DX 110 240V Stromstoss Schaltrelais 4 x 1 Schliesser 16A
Produktbild 2
