Drehstromzähler RS485-Bus-Funk DSZ14DRS-3x80A MID

EAN/GTIN: 4010312501733
WEEE: DE 30298319
Hersteller: Eltako
Herstellernr.: DSZ14DRS-3x80A MID
Herstellerbestellnr.: 28365715
Zolltarifnummer: 90283019
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
171,46 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1-2 Tage [DE] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Drehstromzähler RS485-Bus-Funk DSZ14DRS-3x80A MID Zählertyp elektronisch, Nennstrom (In) 10A, Maximalstrom (Imax) 80A, Nennspannung (Un) N-L 230 ... 230V, Nennspannung (Un) L-L 400 ... 400V, Frequenz 50 ... 50Hz, Genauigkeitsklasse B, Polart Vierleiter, Ausführung Direktmessung, Energieart Wirkleistung, Geeignet für Bezug, Tarifausführung Zweitarif, Tarifsteuerung extern, Rücklaufsperre, Geeicht, Zulassung Measuring Instruments Directive, Impulsausgang elektrisch, Anzeigeart digital, Montageart REG, Breite in Teilungseinheiten 4, Ausführung der Schnittstelle RS-485, Anzahl der Stellen 7, Schutzart (IP) IP20, Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. RS485-Bus-Funk-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5W an L2 und L3. Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,8 Watt bzw. 0,5W Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom ist 4OmA. Die Anschlüsse L1 und N müssen vorhanden sein. Anschluss über ein FBA14 an den Eltako-RS485-Bus mit einer 2-adrigen geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die Momentanleistung werden dem Bus übergeben - z.B. zur Weitergabe an einen externen Rechner oder die GFVS 3.0 Software - und auch über das FAM14 in das Funknetz gesendet. Dazu ist es erforderlich, dass von dem Funk-Antennenmodul FAM14 eine Geräteadresse vergeben wird, wie in der Bedienungsanleitung beschrieben. Anzeige auch mit FEA65D. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 1000 mal je kWh blinkenden LED neben dem Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung wird false und der entsprechende Außenleiter im Display angezeigt.

Weitere Produktbilder:

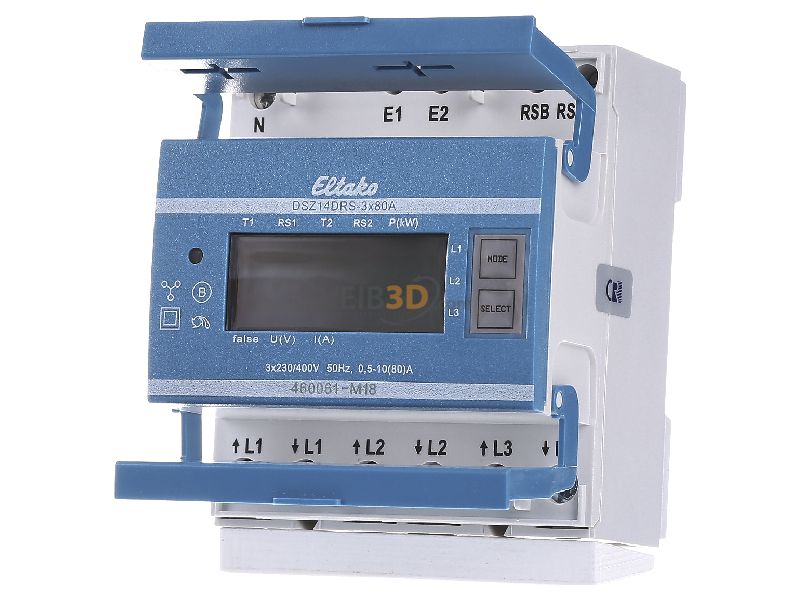

Frontansicht Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Frontansicht

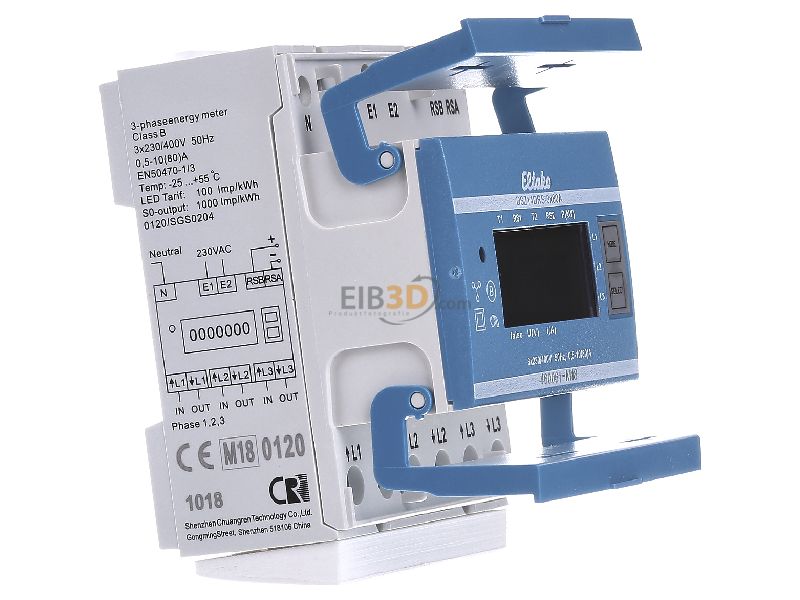

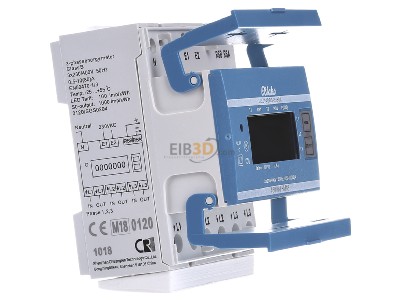

Ansicht links Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht links

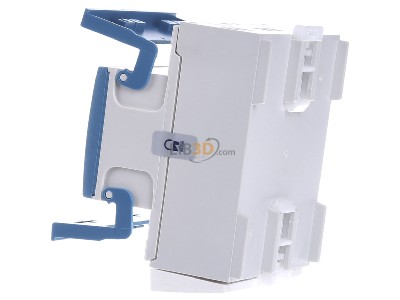

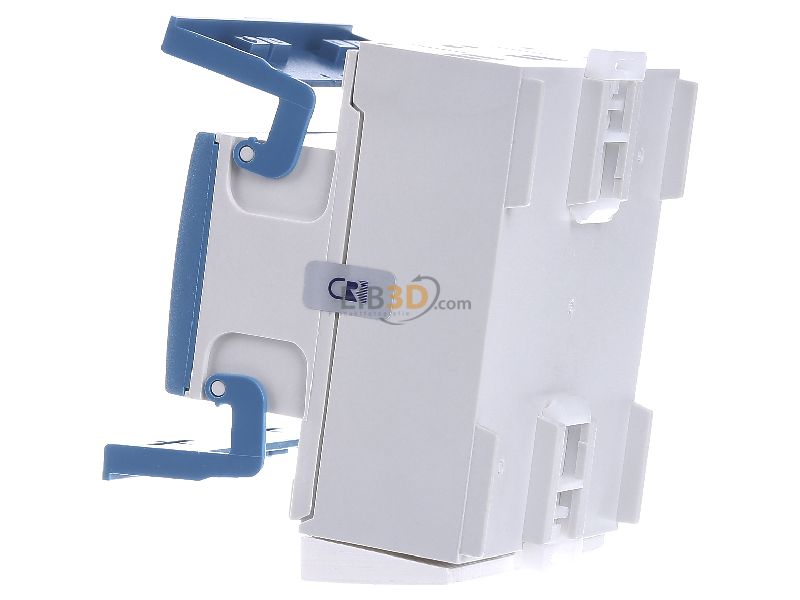

Ansicht rechts Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht rechts

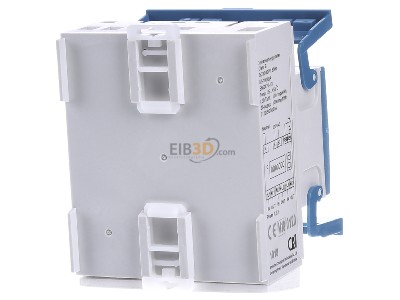

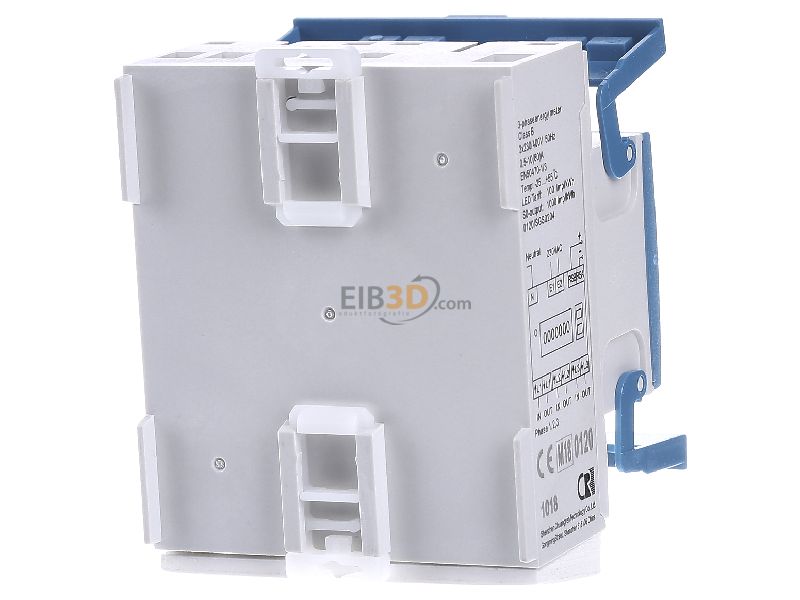

Ansicht hinten Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht hinten

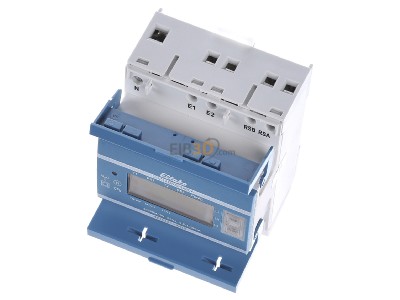

Ansicht oben vorne Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht oben vorne

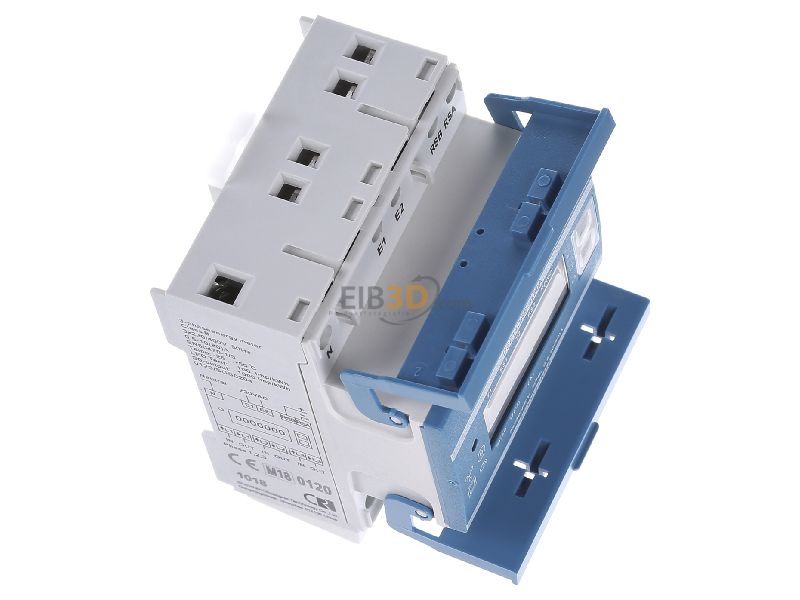

Ansicht oben links Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht oben links
Ansicht oben rechts Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht oben rechts

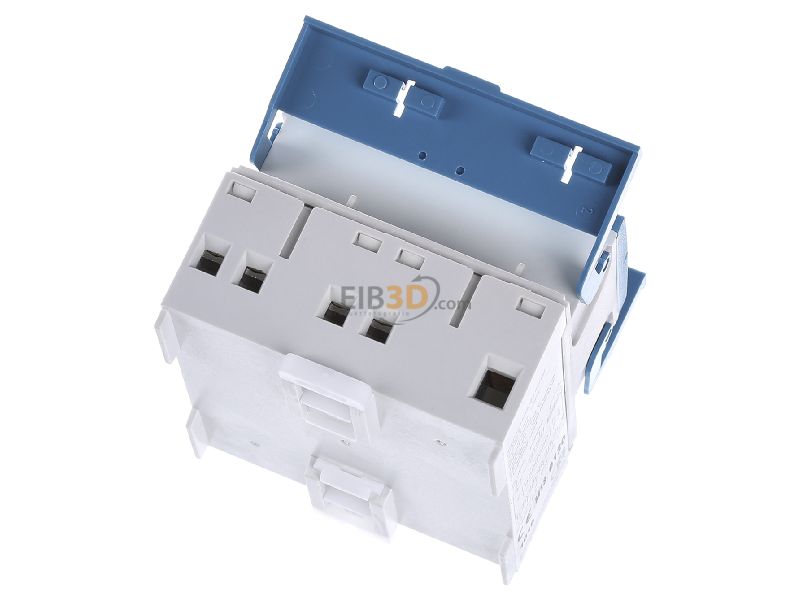

Ansicht oben hinten Eltako DSZ14DRS-3x80A MID Drehstromzähler RS485-Bus-Funk
Ansicht oben hinten

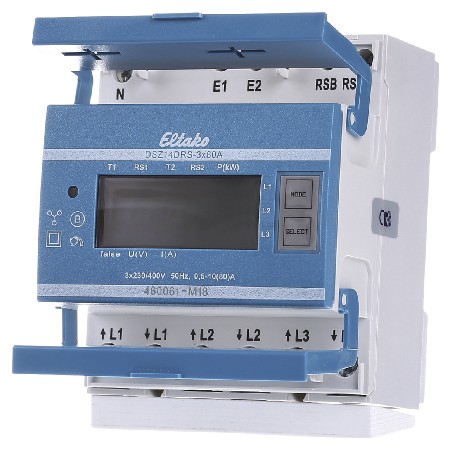

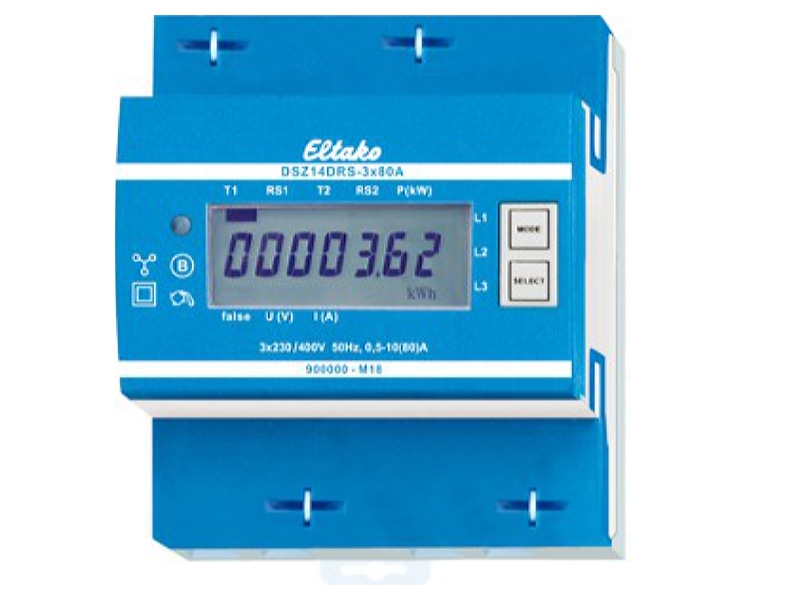

Produktbild 1 Eltako DSZ14DRS 3x80A MID Drehstromzaehler RS485 Bus Funk
Produktbild 1
Produktbild 2 Eltako DSZ14DRS 3x80A MID Drehstromzaehler RS485 Bus Funk
Produktbild 2
