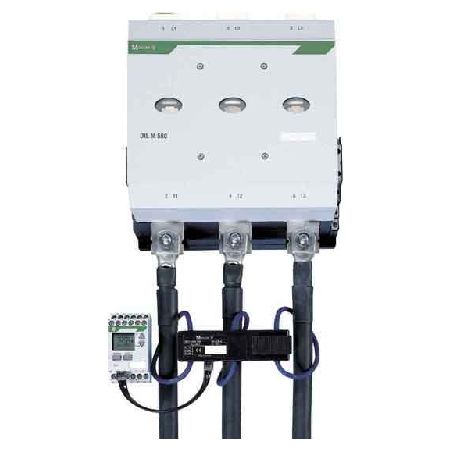

Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3 DILM580/22(RA250)
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3 DILM580/22(RA250)

EAN/GTIN: 4015082082161
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM580/22(RA250)
Herstellerbestellnr.: 208216
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
4.305,47 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3 DILM580/22(RA250), Bemessungssteuerspeisespannung Us bei AC 50 Hz=110..250 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=110..250 V, Bemessungssteuerspeisespannung Us bei DC=110..250 V, Spannungsart zur Betätigung=AC/DC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=980 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=580 A, Bemessungsbetriebsleistung bei AC-3, 400 V=315 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=456 A, Bemessungsbetriebsleistung bei AC-4, 400 V=250 kW, Bemessungsbetriebsleistung NEMA=298 kW, Geeignet für Reiheneinbau=nein, Anzahl der Hilfskontakte als Schließer=2, Anzahl der Hilfskontakte als Öffner=2, Anschlussart Hauptstromkreis=Schienenanschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2000 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 185 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 560 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 143 kW, 380 V 400 V: P= 250 kW, 660 V 690 V: P= 440 kW, kombinierbar mit Hilfsschalter: DILM820-XHI, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Weitere Produktbilder:

Produktbild Eaton DILM580 22 RA250  Leistungsschuetz m Br  2S2Oe 315kW 400V AC3
Produktbild
Vorderseite 1 Eaton DILM580 22 RA250  Leistungsschuetz m Br  2S2Oe 315kW 400V AC3
Vorderseite 1
Vorderseite 2 Eaton DILM580 22 RA250  Leistungsschuetz m Br  2S2Oe 315kW 400V AC3
Vorderseite 2
Ansicht rechts 1 Eaton DILM580 22 RA250  Leistungsschuetz m Br  2S2Oe 315kW 400V AC3
Ansicht rechts 1
Ansicht rechts 2 Eaton DILM580 22 RA250  Leistungsschuetz m Br  2S2Oe 315kW 400V AC3
Ansicht rechts 2
