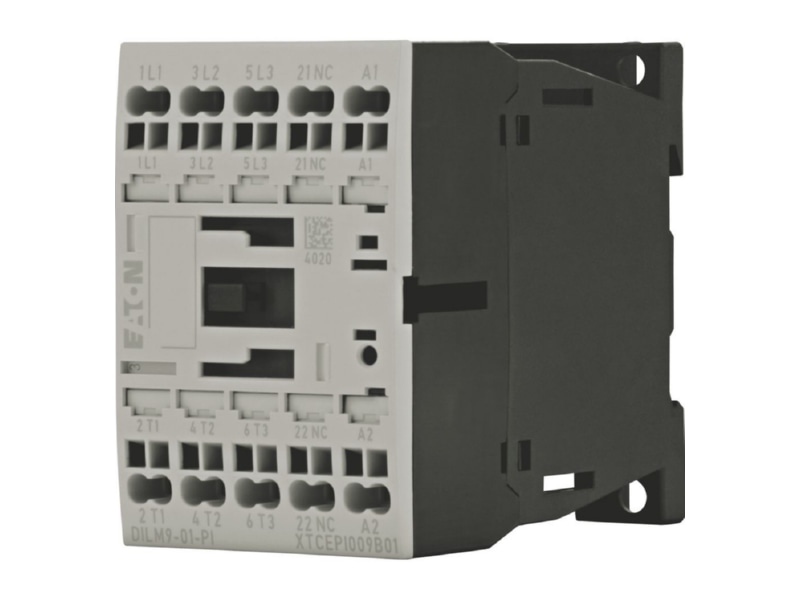

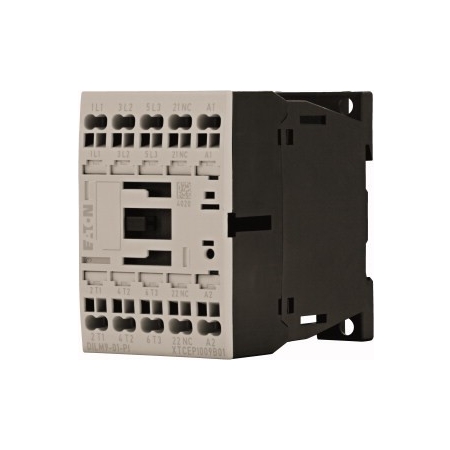

Leistungsschütz DILM9-01(230V199234
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz DILM9-01(230V199234

EAN/GTIN: 4015081973187
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM9-01(230V#199234
Herstellerbestellnr.: 199234
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
44,89 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz DILM9-01(230V#199234, Bemessungssteuerspeisespannung Us bei AC 50 Hz=230 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=240 V, Bemessungssteuerspeisespannung Us bei DC=0 V, Spannungsart zur Betätigung=AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=22 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=9 A, Bemessungsbetriebsleistung bei AC-3, 400 V=4 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=6 A, Bemessungsbetriebsleistung bei AC-4, 400 V=2,5 kW, Bemessungsbetriebsleistung NEMA=0 kW, Geeignet für Reiheneinbau=nein, Anzahl der Hilfskontakte als Öffner=1, Anschlussart Hauptstromkreis=Federzuganschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI¿-PI, DILM32-XHI¿-PI, DILA-XHI(V)¿-PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

Weitere Produktbilder:

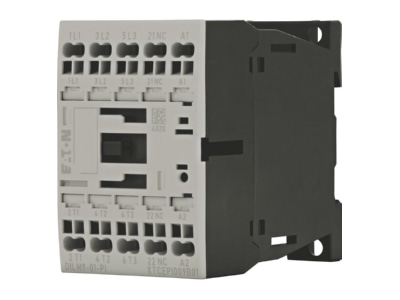

Produktbild Eaton DILM9 01 230V 199234 Leistungsschuetz DILM9 01 230V199234
Produktbild

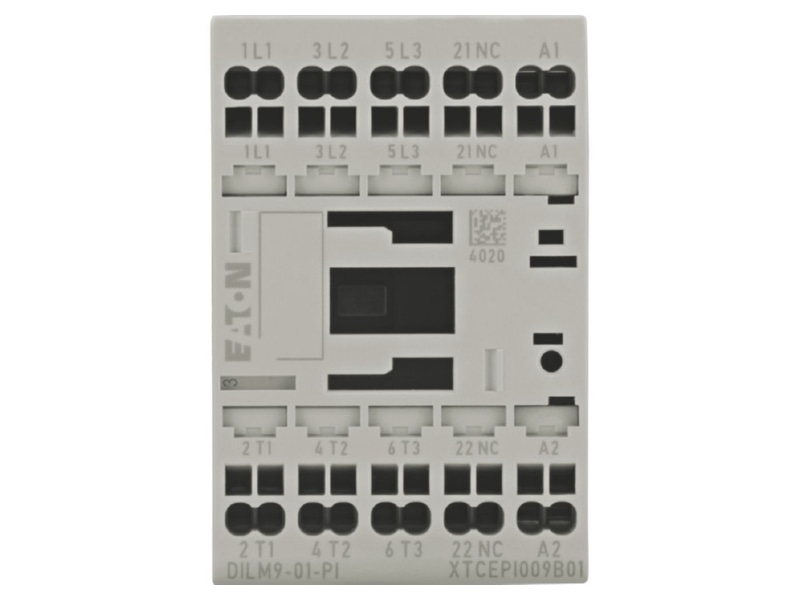

Vorderseite 1 Eaton DILM9 01 230V 199234 Leistungsschuetz DILM9 01 230V199234
Vorderseite 1

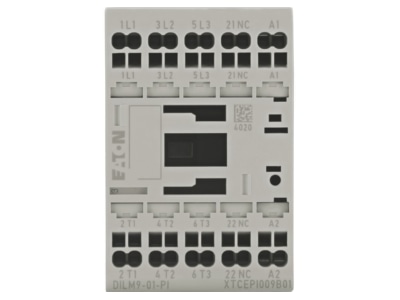

Vorderseite 2 Eaton DILM9 01 230V 199234 Leistungsschuetz DILM9 01 230V199234
Vorderseite 2

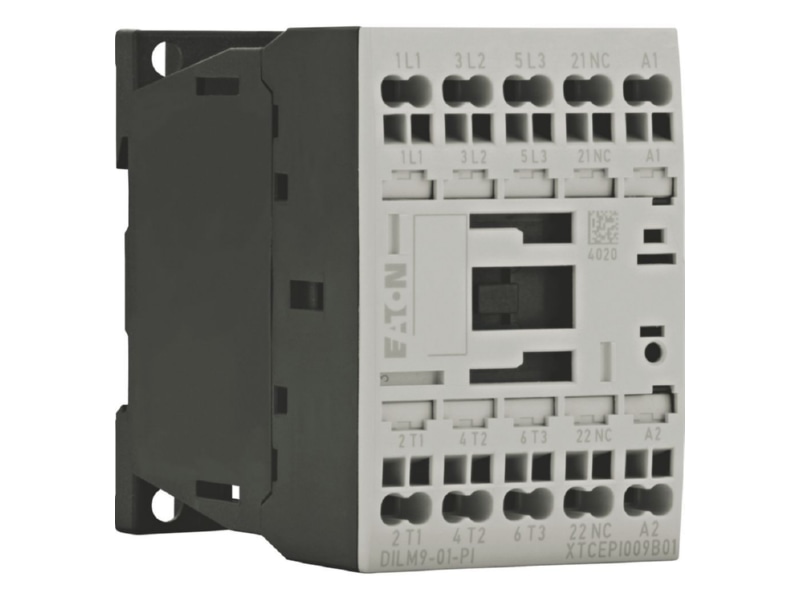

Ansicht rechts 1 Eaton DILM9 01 230V 199234 Leistungsschuetz DILM9 01 230V199234
Ansicht rechts 1

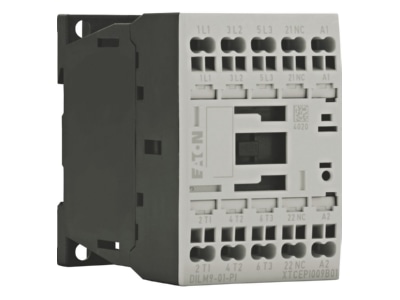

Ansicht rechts 2 Eaton DILM9 01 230V 199234 Leistungsschuetz DILM9 01 230V199234
Ansicht rechts 2
