Leistungsschalter 3polig 90A Motorschutz NZMN2-ME90-NA
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

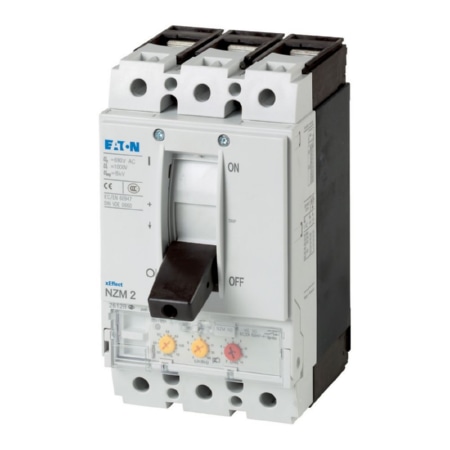

Leistungsschalter 3polig 90A Motorschutz NZMN2-ME90-NA

EAN/GTIN: 4015081170913
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: NZMN2-ME90-NA
Herstellerbestellnr.: 118964
Zolltarifnummer: 85362010
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.316,34 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschalter 3polig 90A Motorschutz NZMN2-ME90-NA, Überlastauslöser Stromeinstellung=45..90 A, Einstellbereich des unverzögerten Kurzschlussauslösers=90..1260 A, Mit thermischem Schutz=ja, Phasenausfallempfindlich=ja, Auslösetechnik=elektronisch, Bemessungsbetriebsspannung=690 V, Bemessungsdauerstrom Iu=90 A, Bemessungsbetriebsleistung bei AC-3, 230 V=22 kW, Bemessungsbetriebsleistung bei AC-3, 400 V=45 kW, Anschlussart Hauptstromkreis=Schraubanschluss, Ausführung des Betätigungselements=Kipphebel, Gerätebauart=Einbaugerät Festeinbautechnik, Mit integriertem Hilfsschalter=nein, Mit integriertem Unterspannungsauslöser=nein, Polzahl=3, Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC=35 kA, Schutzart (IP)=IP20, Höhe=195 mm, Breite=105 mm, Tiefe=149 mm, Die Leistungsschalter der Serie NZM..-ME..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Einsatz geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit elektronischem Auslöser für den Motorschutz mit Phasenausfallempfindlichkeit. Hinweise: Schalter entsprechen sowohl UL/CSA als auch IEC Bestimmungen. IEC-Schaltleistungswerte auf dem Leistungsschild enthalten. 100% rated. Einsatz in Motorschaltkreisen mit Schütz. Zusätzliche Motorschutzcharakteristik (Kalibrierung) nach UL508, CSA-C22.2 No. 14-05. Einstellbare Überlastauslöser Ir, einstellbare Trägheitsgradeinstellung tr: 2-20s bei 6xIr

Weitere Produktbilder:

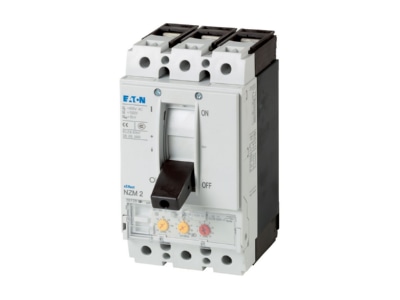

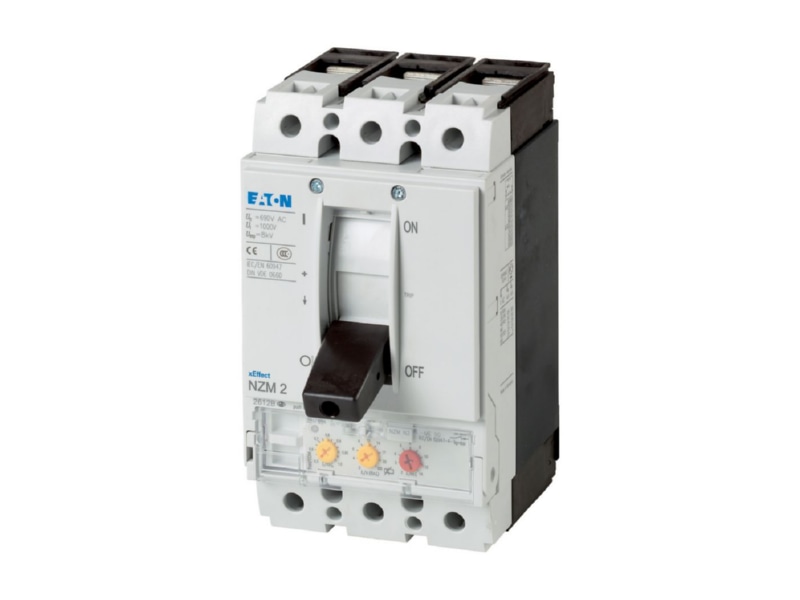

Produktbild Eaton NZMN2 ME90 NA Leistungsschalter 3polig 90A Motorschutz
Produktbild

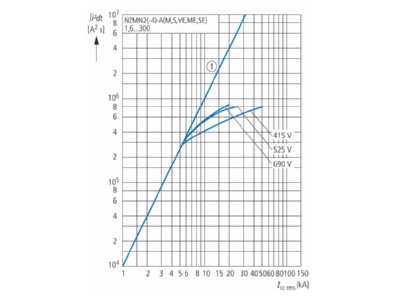

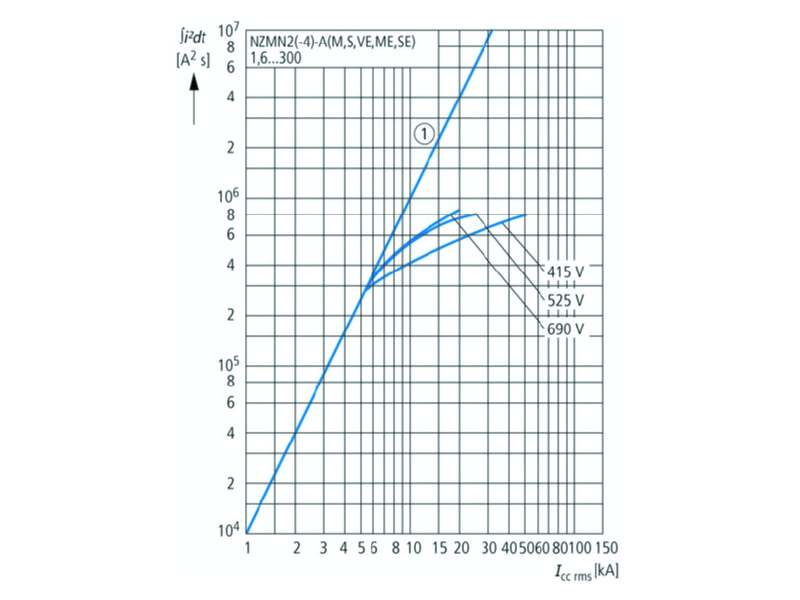

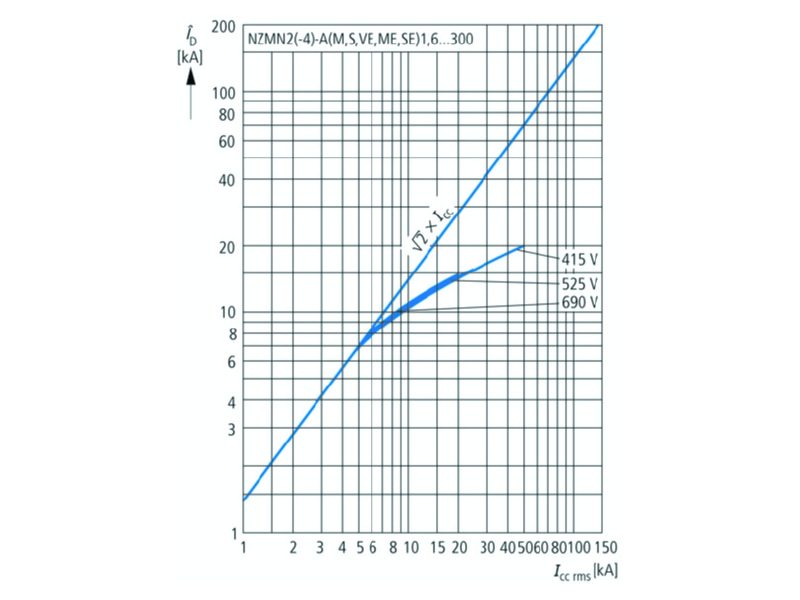

Flussdiagramm 1 Eaton NZMN2 ME90 NA Leistungsschalter 3polig 90A Motorschutz
Flussdiagramm 1

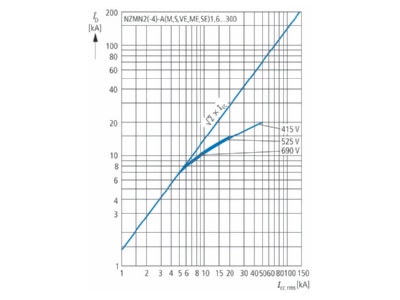

Flussdiagramm 2 Eaton NZMN2 ME90 NA Leistungsschalter 3polig 90A Motorschutz
Flussdiagramm 2

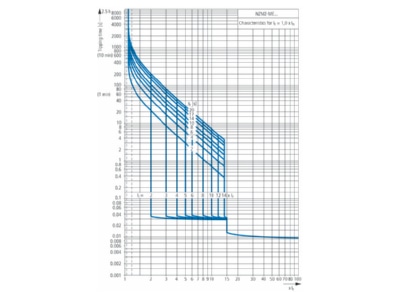

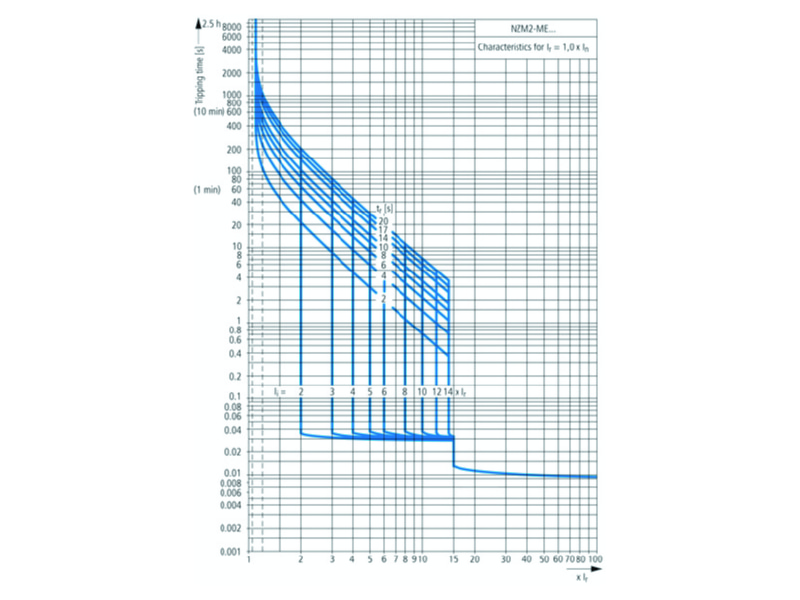

Flussdiagramm 3 Eaton NZMN2 ME90 NA Leistungsschalter 3polig 90A Motorschutz
Flussdiagramm 3
