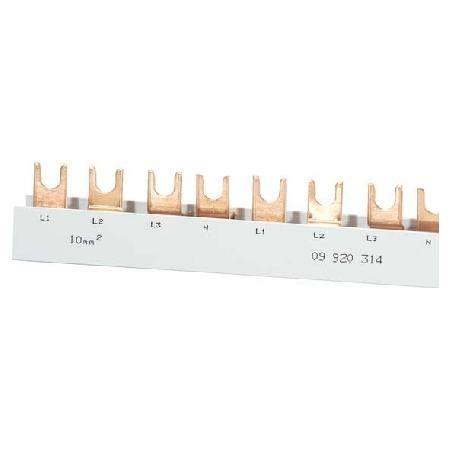

Phasenschiene 4-polig GM.4.56.100/10
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

Phasenschiene 4-polig GM.4.56.100/10

EAN/GTIN: 4014712160378
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: GM.4.56.100/10
Herstellerbestellnr.: 09920314
Zolltarifnummer: 85369095
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
98,46 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Phasenschiene 4-polig GM.4.56.100/10 Anzahl der Phasen 3, Polzahl 4, Geeignet für Anzahl Geräte 56, Teilungsmaß 17,5mm, Querschnitt 10mm², Länge 980mm, Anzahl der Teilungseinheiten 56, Bemessungsdauerstrom Iu 63A, Ausführung des elektrischen Anschlusses Gabel, Isoliert, Bemessungsstoßspannung 4,5kV, Bedingter Bemessungskurzschlussstrom Iq 15kA, Max. Bemessungsbetriebsspannung Ue 500V, Bemessungskurzzeitstromfestigkeit Icw 12,5kA, Geeignet für Geräte mit N-Leiter, Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Diese ablängbaren Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Mit den Endkappen der Baureihe EK können offene Enden abgelängter Schienen geschützt werden. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab. Eigenschaften: einsetzbar zur Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI/LS-Kombinationen, große Variantenvielfalt, kleine Bauform, hohe Zeitersparnis bei der Verdrahtung, Gesamtlänge ca. 1000 mm, ablängbar, Isolierung der offenen Enden durch optionale Endkappen ´´EK´´ empfohlen, Montageart: Die Schienen werden in die oberen oder unteren Anschlussklemmen der zu verbindenden Geräte gesteckt. Einsatzgebiete: Sammelschienen dieser Baureihe werden in Verbindung mit RCCB. MCB und RCBO in Stromversorgungen von Wohn- und Zweckgebäuden sowie von Industrieanlagen eingesetzt. Hinweise: Bei der Einspeisung von Leitungsschutzschaltern von oben in Kombination mit Doepke-Fehlerstromschutzschaltern sind die Verbindungsschienen EV-S G ANL (N links) bzw. EV-S G ANR (N rechts) einzusetzen.

Weitere Produktbilder:

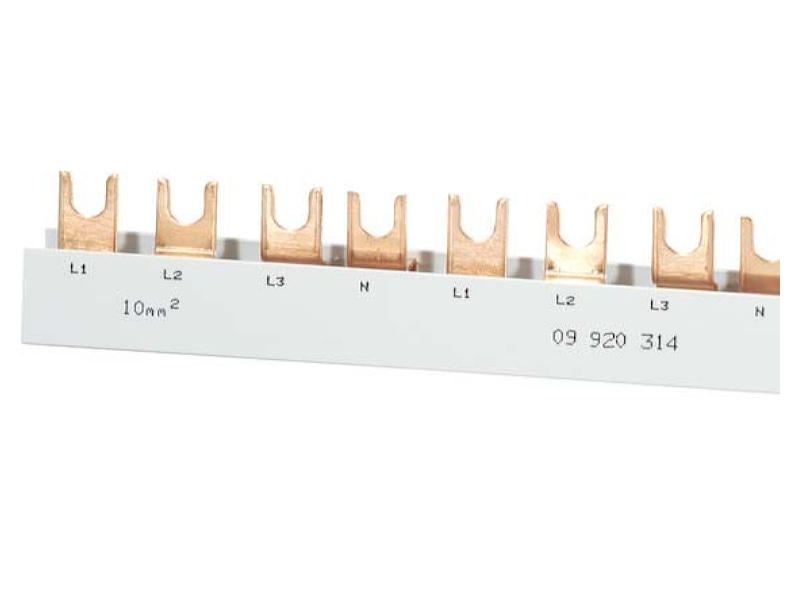

Produktbild Doepke GM 4 56 100 10 Phasenschiene 4 polig
Produktbild

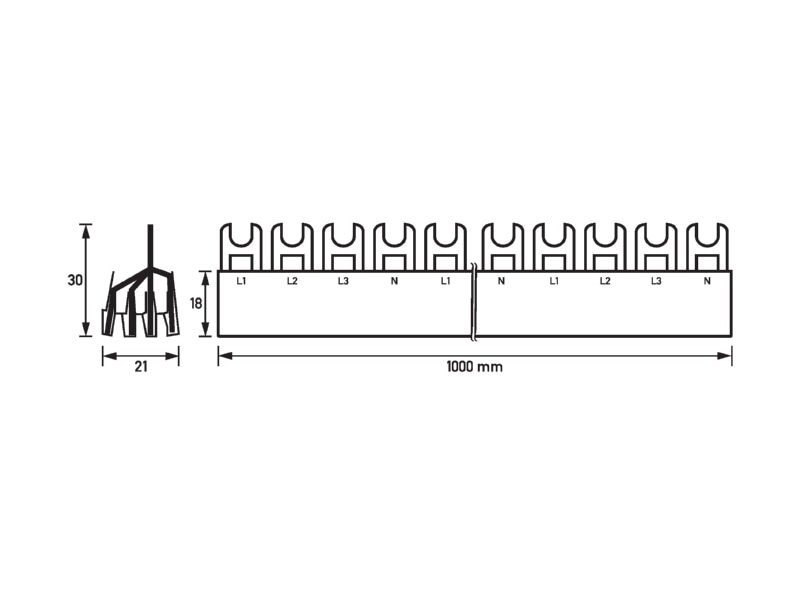

Maßzeichnung Doepke GM 4 56 100 10 Phasenschiene 4 polig
Maßzeichnung
