FI-Schalter DFS 4063-4/0,03-F EV
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

FI-Schalter DFS 4063-4/0,03-F EV

EAN/GTIN: 4014712242968
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: DFS 4063-4/0,03-F EV
Zolltarifnummer: 85363030
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
874,60 €
Währungsanzeige
Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11-12 Tage [DE] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

FI-Schalter DFS 4063-4/0,03-F EV, Polzahl=4, Bemessungsspannung=400 V, Bemessungsstrom=63 A, Bemessungsfehlerstrom=0,03 A, Bemessungsisolationsspannung Ui=400 V, Bemessungsstoßspannungsfestigkeit Uimp=4 kV, Montageart=DIN-Schiene, Fehlerstrom-Typ=F, Selektiver-Typ=nein, Kurzzeitverzögerter Typ=ja, Kurzschlussfestigkeit (Icw)=10 kA, Stoßstromfestigkeit=3 kA, Spannungsart=AC, Mit Verriegelungsvorrichtung=ja, Frequenz=50 Hz, Zusatzeinrichtungen möglich=ja, Schutzart (IP)=IP20, Breite in Teilungseinheiten=4, Einbautiefe=69 mm, Umgebungstemperatur während des Betriebs=-25..40 °C, Verschmutzungsgrad=2, Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm², Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm², Explosionsgeschützt=nein, Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs F sind mischfrequenzsensitiv. Sie schützen netzspannungsunabhängig vor Puls- und Wechselfehlerströmen sowie Fehlerströmen mit Mischfrequenzen abweichend von 50 Hz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen. Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme >= 6 mA. Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen. Eigenschaften: sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz
netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme
Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen
LED-Anzeige für Betrieb Zusatzfunktion
kein zusätzlicher Verdrahtungsaufwand
VDE zertifiziert
hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse
geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
. "
ausgelöst"

Anschluss C1 Neutralleiterposition links
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen.

Weitere Produktbilder:

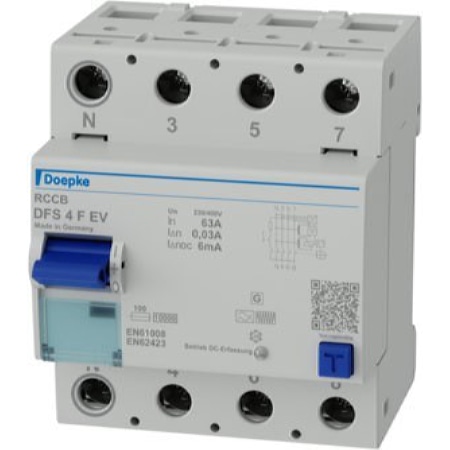

Produktbild Doepke DFS 4063 4 0 03 F EV FI Schalter
Produktbild
Schaltbild Doepke DFS 4063 4 0 03 F EV FI Schalter
Schaltbild
Maßzeichnung Doepke DFS 4063 4 0 03 F EV FI Schalter
Maßzeichnung
