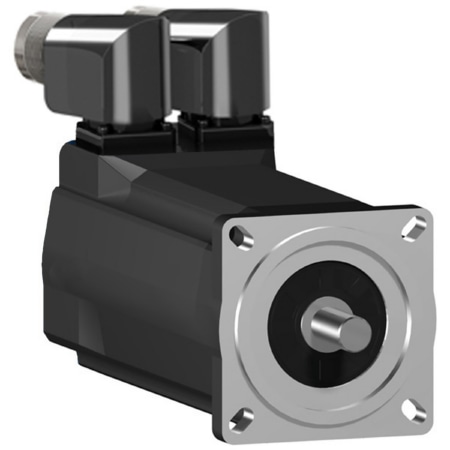

AC-Servo SH3 70mm 2,2nm glatte Welle IP65/67 SH30702P01A2200
Quelle Foto:
Schneider Electric
(Abb. ggf. ähnlich oder abweichend)

AC-Servo SH3 70mm 2,2nm glatte Welle IP65/67 SH30702P01A2200

EAN/GTIN: 3606481971654
Hersteller: Schneider Electric
Herstellernr.: SH30702P01A2200
Zolltarifnummer: 85015220
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
2.643,12 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 2,2 Nm und erreicht ein Spitzendrehmoment von 7,6 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 7200 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 1360 W. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 70 mm. Die Antriebswelle hat einen Durchmesser von 11 mm. Das Wellenende ist glatt und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP67. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 & Lexium 62.

Technische Daten:
Ausführung Drehstrom-Synchronmotor, Bemessungsspannung 230 V, Bemessungsfrequenz 50..60 Hz, Spannungsart AC/DC, Anzahl der Phasen 3, Werkstoff des Gehäuses sonstige, Schutzart (IP) sonstige, Bauform sonstige, Motor-Energieeffizienzklasse sonstige, Isolationsklasse nach IEC sonstige, Belastungszyklus sonstige, Nenndrehmoment 2,04 Nm, Lager sonstige, Mit Kondensschutz nein, Mit Widerstandsthermometer-Detektor (RTD) nein, Intrinsische Sicherheit (IS) ohne, Geeignet für Frequenzregelung nein, Betriebstemperatur 0..40 °C, Überlastfähigkeit nein, Kühlmethode sonstige, Ausführung Wellenende sonstige, Vakuum-Druck-Imprägnierung (VPI) sonstige
