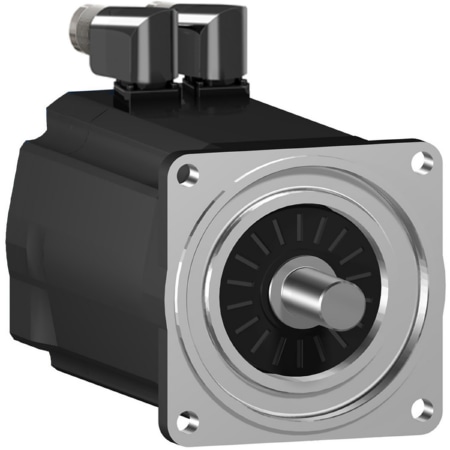

AC-Servo SH3 100mm 10nm Passfeder IP65 SH31004P11F2100
Quelle Foto:
Schneider Electric
(Abb. ggf. ähnlich oder abweichend)

AC-Servo SH3 100mm 10nm Passfeder IP65 SH31004P11F2100

EAN/GTIN: 3606481550620
Hersteller: Schneider Electric
Herstellernr.: SH31004P11F2100
Zolltarifnummer: 85015220
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
4.594,76 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 10 Nm und erreicht ein Spitzendrehmoment von 40,5 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 2,6 kW. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 100 mm. Die Antriebswelle hat einen Durchmesser von 24 mm. Das Wellenende ist mit Passfeder und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Eine Haltebremse ist integriert. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 & Lexium 62.

Technische Daten:
Ausführung Drehstrom-Synchronmotor, Bemessungsspannung 230 V, Bemessungsfrequenz 50..60 Hz, Spannungsart AC/DC, Anzahl der Phasen 3, Werkstoff des Gehäuses sonstige, Schutzart (IP) sonstige, Bauform sonstige, Motor-Energieeffizienzklasse sonstige, Isolationsklasse nach IEC sonstige, Belastungszyklus sonstige, Nenndrehmoment 10 Nm, Lager sonstige, Mit Kondensschutz nein, Mit Widerstandsthermometer-Detektor (RTD) nein, Intrinsische Sicherheit (IS) ohne, Geeignet für Frequenzregelung nein, Betriebstemperatur 0..40 °C, Überlastfähigkeit nein, Kühlmethode sonstige, Ausführung Wellenende sonstige, Vakuum-Druck-Imprägnierung (VPI) sonstige
