Klemmadapter KKATS 400 F
Quelle Foto:
Niedax
(Abb. ggf. ähnlich oder abweichend)

Klemmadapter KKATS 400 F

EAN/GTIN: 4013339081752
Hersteller: Niedax
Herstellernr.: KKATS 400 F
Zolltarifnummer: 73089059
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
102,28 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
1 Tage [EN] 24h Lieferung, hier klicken für weitere InfosZentrallagerartikel regulär verfügbar - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Klemmadapter KKATS 400 F Werkstoff Stahl, Werkstoffgüte sonstige, Oberfläche tauchfeuerverzinkt, Farbe ohne, Klemmadapter, zur Wandmontage und zur Klemmbefestigung an blanken Stahlträgern mit einer Flanschbreite von >= 100 mm bis <= 320 mm, einschließlich Befestigungszubehör für die Montage des Auslegers am Klemmadapter, erforderliches Klemmzubehör an T-Trägern, wie 2 x SKM 12x..., 2 x UGM 12 und 2 x HSKS..., bitte gesondert bestellen. Generell müssen zuerst die Ausleger an den Adapter befestigt werden! Die Klemmbefestigung sollte symmetrisch und die Schrauben so nah wie möglich am Flansch angebracht werden. Die Tragfähigkeitsangaben der Ausleger sind einzuhalten und gelten nur in Verbindung mit HSKS..., UGM 12 und Schrauben M 12, Festigkeitsklasse 10.9, die mit einem Vorspanndrehmoment von 123 Nm anzuziehen sind. Speziell bei Anschlüssen, die vertikale Lasten über Reibung übertragen müssen, ist unbedingt auf das Schraubenanzugsmoment zu achten und mit dem Drehmomentenschlüssel zu überprüfen! Die angegebenen Belastungswerte gelten immer nur für Verbindungen aus Stahl auf Stahl (z.B. Profilklemmen). Nach Einbringen der halben Last ist das Anzugsdrehmoment der Schrauben nochmals zu überprüfen. Gefahr des Abrutschens! Sind Stahlstützen mit einem Brandschutzanstrich versehen, darf dieser nicht ohne Rücksprache und schriftlicher Freigabe des Auftraggebers bzw. der Bauleitung entfernt werden. In jedem Fall ist die Einleitung der Lasten ins Bauwerk mit der Bauplanung bzw. Bauleitung abzustimmen. für Hängestiel- und Wandausleger : KTA..., KTAS... Abmessung (ca. Maße) H x B : 360 x 400 mm Werkstoff : Stahl, feuerverz. nach DIN EN ISO 1461 Flanschstärke des Trägers in mm :

Weitere Produktbilder:

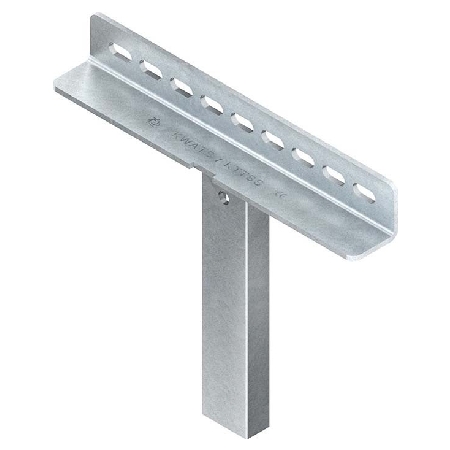

Produktbild Niedax KKATS 400 F Klemmadapter
Produktbild
Maßzeichnung Niedax KKATS 400 F Klemmadapter
Maßzeichnung
