Hängestiel, U-Profil 43,5x29,5x905mm HU 4530/900 FL
Quelle Foto:
Niedax
(Abb. ggf. ähnlich oder abweichend)

Hängestiel, U-Profil 43,5x29,5x905mm HU 4530/900 FL

EAN/GTIN: 4013339164912
Hersteller: Niedax
Herstellernr.: HU 4530/900 FL
Zolltarifnummer: 73089059
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
16,71 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Hängestiel, U-Profil 43,5x29,5x905mm HU 4530/900 FL Länge 905mm, Profilbreite 30mm, Profilhöhe 45mm, Ausführung U-Profil, Tragfähigkeit 2kN, Werkstoff Stahl, Werkstoffgüte sonstige, Oberfläche tauchfeuerverzinkt, Farbe ohne, Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger: KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessung (ca. Maße) Kopfplatte L x B x t: 130 x 40 x 5 mm Befestigungslochung: 11 x 20 mm mittiger Abstand: 100 mm Kopfplattenlochung mittig: 11 x 20 mm 15 mm vom Seitenrand U-Profil: 43,5 x 29,5 x 29,5 mm Materialstärke t: 2 mm Abstand dreiseitige Profillochung zur Kopfplatte: 123 mm dreiseitige Profillochung, einreihig: 11 x 30 mm mittiger Abstand: 50 mm Gesamtlänge L: 905 mm Werkstoff: Stahl, feuerverzinkt nach DIN EN ISO 1461

Weitere Produktbilder:

Produktbild Niedax HU 4530 900 FL Haengestiel  U Profil 43 5x29 5x905mm
Produktbild

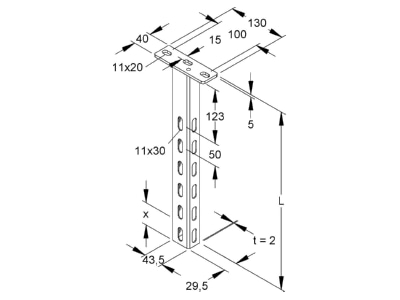

Maßzeichnung Niedax HU 4530 900 FL Haengestiel  U Profil 43 5x29 5x905mm
Maßzeichnung
