Axial-Rohrventilator ex-geschuetzt DN 450 DZR 45/4 B Ex e
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Axial-Rohrventilator ex-geschuetzt DN 450 DZR 45/4 B Ex e

EAN/GTIN: 4012799867128
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: DZR 45/4 B Ex e
Herstellerbestellnr.: 0086.0712
Zolltarifnummer: 84145925
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.977,90 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Lieferung taggenau nach Absprache mit SPEDITION! Artikel ist sehr schwer und/oder sperrig! Artikel ist >31kg und/oder sperrig | Packmass > 1,2m x 0,6m x 0,6m
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Axial-Rohrventilator ex-geschuetzt DN 450 DZR 45/4 B Ex e, Nennspannung=0..400 V, Frequenz=0..50 Hz, Leistungsaufnahme=350 kW, Werkstoff des Gehäuses=Stahl, Luftmenge unbelastet=6200 m³/h, Mediumtemperatur=-20..40 °C, Schutzart (IP)=IP64, Kanalbreite=571 mm, Kanalhöhe=571 mm, Einbauort=Rohr, Für Ex-Zone Gas=1, 2, Für Ex-Zone Staub=21, 22, Gerätegruppe nach Richtlinie 94/9/EG=II, Explosionsschutz-Kategorie für Gas=ATEX Gas-Ex-Schutz, Kat. 2G, Temperaturklasse nach Richtlinie 94/9/EG=T4, <, p>, Produktausführung,  - Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C., Besondere Eigenschaften,  - Axial-Rohrventilator, explosionsgeschützt, Medium Gas.,  - Explosionsschutz und Zulassungen nach ATEX und IECEx.,  - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.,  - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.,  - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.,  - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.,  - Für Zone 1 und 2.,  - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.,  - Schutzart IP 64.,  - Für Be- oder Entlüftung umschaltbar.,  - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch - Lochbild nach DIN 24155.,  - Zur einfachen und direkten Montage in ein Rohrsystem.,  - Einbau in jeder Lage möglich., Laufrad,  - Axiallaufrad aus leitfähigem Kunststoff.,  - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694., Förderrichtung,  - Die Förderrichtung ist gekennzeichnet.,  - Standard Abluftbetrieb, Förderrichtung über Motor saugend., Motor,  - Robuster Drehstrommotor mit Kugellager, wartungsfrei.,  - Reversierbar.,  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.,  - Betriebsart S1 (Dauerbetrieb).,  - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZR 35/2 B Ex...,  - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.,  - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen., Elektrischer Anschluss,  - Klemmenkasten am Ventilator montiert, Ex-geschützt, mit Kabelverschraubung., Sicherheitshinweise,  - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG., Artikel:, DZR 45/4 B Ex e,  - Fördervolumen: 6200 m3/h,  - Drehzahl: 1420 1/min,  - Laufradtyp: axial,  - Drehzahlsteuerbar: ja,  - Reversierbarkeit: ja,  - Spannungsart: Drehstrom,  - Bemessungsspannung: 400 V,  - Netzfrequenz: 50 Hz,  - Nennleistung: 350 W,  - cosphi: 0,68,  - INenn: 0,72 A,  - Imax bei UNenn: 1,02 A,  - Schutzart: IP 64,  - Wärmeklasse: F,  - Einbaulage: senkrecht / waagerecht,  - Material: Stahlblech, verzinkt,  - Material Gehäuse: Stahlblech, verzinkt,  - Farbe: verzinkt,  - Gewicht: 15,03 kg,  - Gewicht mit Verpackung: 17,25 kg,  - Nennweite: 450 mm,  - Breite: 571 mm,  - Höhe: 571 mm,  - Tiefe: 310 mm,  - Breite mit Verpackung: 572 mm,  - Höhe mit Verpackung: 580 mm,  - Tiefe mit Verpackung: 340 mm,  - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G,  - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb,  - Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C,  - IA/IN: 4,3,  - Zeit tA: 110 sek,  - Betriebsart: S1,  - PTC DIN 44082: M 100,  - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X,  - Temperaturklasse: T4,  - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Weitere Produktbilder:

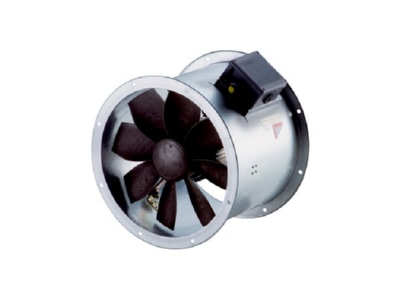

Produktbild 1 Maico DZR 45 4 B E Ex e Axial Rohrventilator ex geschuetzt DN 450
Produktbild 1

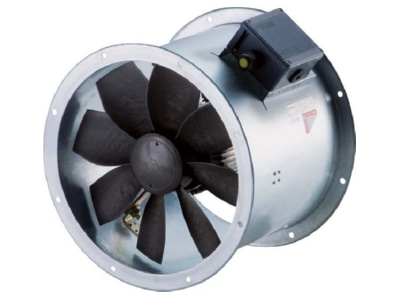

Produktbild 2 Maico DZR 45 4 B E Ex e Axial Rohrventilator ex geschuetzt DN 450
Produktbild 2
Schaltbild Maico DZR 45 4 B E Ex e Axial Rohrventilator ex geschuetzt DN 450
Schaltbild

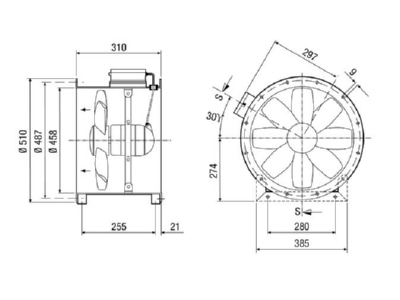

Maßzeichnung Maico DZR 45 4 B E Ex e Axial Rohrventilator ex geschuetzt DN 450
Maßzeichnung
