Axial-Rohrventilator Drehstrom DN 450 DZR 45/4 B
Quelle Foto:
Maico
(Abb. ggf. ähnlich oder abweichend)

Axial-Rohrventilator Drehstrom DN 450 DZR 45/4 B

EAN/GTIN: 4012799860334
WEEE: DE 78107228
Hersteller: Maico
Herstellernr.: DZR 45/4 B
Herstellerbestellnr.: 0086.0033
Zolltarifnummer: 84145925
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
1.430,53 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Lieferung taggenau nach Absprache mit SPEDITION! Artikel ist sehr schwer und/oder sperrig! Artikel ist >31kg und/oder sperrig | Packmass > 1,2m x 0,6m x 0,6m
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Axial-Rohrventilator Drehstrom DN 450 DZR 45/4 B, Werkstoff des Gehäuses=rostfreier Stahl, Luftmenge unbelastet=5720 m³/h, Anschlussspannung=400 V, Gleichstrommotor=nein, Schutzart (IP)=IP55, Polumschaltbar=nein, Länge=310 mm, Durchmesser des Gehäuses=510 mm, <, p>, Drehstrom-Ausführung,  - Axial-Rohrventilator, in Drehstromausführung., Kurzbeschreibung,  - Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.,  - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.,  - Flanschbohrungen gemäß DIN EN 12220:1998.,  - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.,  - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.,  - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.,  - Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.,  - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.,  - Ventilatoren sind wartungsfrei.,  - Einbau in jeder Lage möglich., Förderrichtung,  - Die Förderrichtung ist gekennzeichnet.,  - Standard Abluftbetrieb, Förderrichtung über Motor saugend., Drehstrommotor,  - Typenreihe DZR.,  - Asynchronmotor.,  - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.,  - Bemessungsspannung 400 V, 50 Hz.,  - Hohe Schutzart IP 55. Ausnahme DZR ... D IP 54.,  - Drehzahlsteuerbar. Ausnahme bei Typ DZR 40/2 B.,  - Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.,  - Reversierbar.,  - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.,  - Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.,  - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.,  - Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten., Elektrischer Anschluss,  - Außenliegender Klemmenkasten mit Kabeltüllen., Sicherheitshinweise,  - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG., Artikel:, DZR 45/4 B,  - Fördervolumen: 6720 m3/h,  - FördervolumenNenn: 4790 m3/h / im opt. Wirkungsgrad,  - Druck pfs, Nenn: 125 Pa - im opt. Wirkungsgrad,  - Drehzahl nNenn: 1390 1/min - im opt. Wirkungsgrad,  - Drehzahl: 1431 1/min,  - Laufradtyp: axial,  - Drehzahlsteuerbar: ja,  - Reversierbarkeit: ja,  - Spannungsart: Drehstrom,  - Bemessungsspannung: 400 V,  - Netzfrequenz: 50 Hz,  - Nennleistung: 460 W / im opt. Wirkungsgrad,  - INenn: 0,8 A / im opt. Wirkungsgrad,  - IMax: 1 A,  - Schutzart: IP 55,  - Wärmeklasse: B,  - Polumschaltbar: nein,  - Netzzuleitung: 7 / 1,5 mm2,  - Einbaulage: waagerecht / senkrecht,  - Material: Stahlblech, verzinkt,  - Farbe: silber,  - Gewicht: 14,5 kg,  - Gewicht mit Verpackung: 16,27 kg,  - Nennweite: 450 mm,  - Breite: 510 mm,  - Höhe: 571 mm,  - Tiefe: 310 mm,  - Breite mit Verpackung: 575 mm,  - Höhe mit Verpackung: 590 mm,  - Tiefe mit Verpackung: 340 mm,  - Fördermitteltemperatur bei Nennstrom: 60 °C,  - Fördermitteltemperatur bei IMax: 60 °C,  - Gesamteffizienz e: 55,4 %,  - Messkategorie: D,  - Effizienzkategorie: total,  - Effizienzgrad N: 64,2,  - VSD erforderlich: nein,  - Herstellungsjahr: siehe Typenschild,  - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen,  - PBEP / FördervolumenBEP / Pfs, BEP: 0,46 kW / 5720 m3/h,  - nBEP: 1405 1/min,  - spezifisches Verhältnis: ca. 1,  - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung,  - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung,  - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -,  - pf, BEP: 143 Pa,  - SchallleistungspegelLWA5: 83 dB(A),  - Gleichstrommotor: false

Weitere Produktbilder:

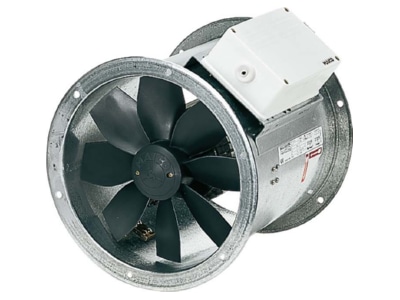

Produktbild 1 Maico DZR 45 4 B Axial Rohrventilator Drehstrom DN 450
Produktbild 1

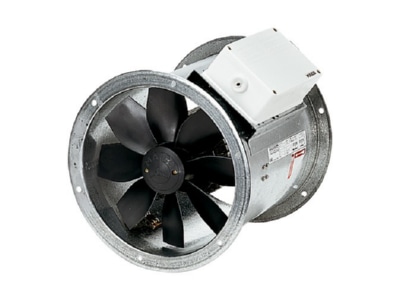

Produktbild 2 Maico DZR 45 4 B Axial Rohrventilator Drehstrom DN 450
Produktbild 2
Schaltbild Maico DZR 45 4 B Axial Rohrventilator Drehstrom DN 450
Schaltbild

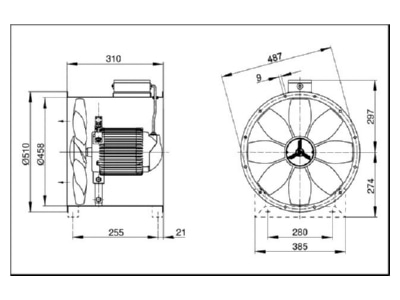

Maßzeichnung Maico DZR 45 4 B Axial Rohrventilator Drehstrom DN 450
Maßzeichnung
