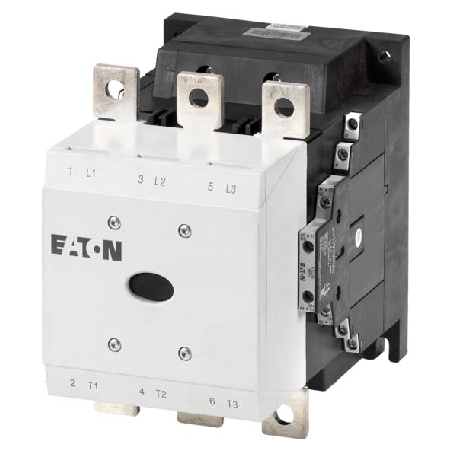

Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA110)
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA110)

EAN/GTIN: 4015082082086
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM400/22(RA110)
Herstellerbestellnr.: 208208
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
2.325,20 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA110), Bemessungssteuerspeisespannung Us bei AC 50 Hz=48..110 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=48..110 V, Bemessungssteuerspeisespannung Us bei DC=48..110 V, Spannungsart zur Betätigung=AC/DC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=612 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=400 A, Bemessungsbetriebsleistung bei AC-3, 400 V=200 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=296 A, Bemessungsbetriebsleistung bei AC-4, 400 V=160 kW, Bemessungsbetriebsleistung NEMA=223 kW, Geeignet für Reiheneinbau=nein, Anzahl der Hilfskontakte als Schließer=2, Anzahl der Hilfskontakte als Öffner=2, Anschlussart Hauptstromkreis=Schienenanschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 1250 A, gekapselt: Ith= 1125 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW, kombinierbar mit Hilfsschalter: DILM820-XHI, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Weitere Produktbilder:

Produktbild Eaton DILM400 22 RA110  Leistungsschuetz m Br  2S2Oe 200kW 400V AC3
Produktbild
Vorderseite 1 Eaton DILM400 22 RA110  Leistungsschuetz m Br  2S2Oe 200kW 400V AC3
Vorderseite 1
Vorderseite 2 Eaton DILM400 22 RA110  Leistungsschuetz m Br  2S2Oe 200kW 400V AC3
Vorderseite 2
Ansicht rechts 1 Eaton DILM400 22 RA110  Leistungsschuetz m Br  2S2Oe 200kW 400V AC3
Ansicht rechts 1
Ansicht rechts 2 Eaton DILM400 22 RA110  Leistungsschuetz m Br  2S2Oe 200kW 400V AC3
Ansicht rechts 2
