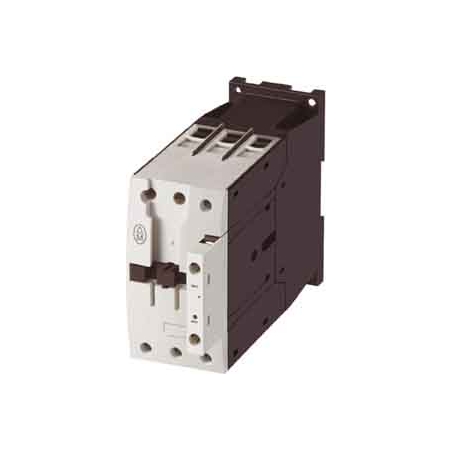

Leistungsschütz 22kW/400V,AC(400V50 DILM50-22 277864
Quelle Foto:
Eaton
(Abb. ggf. ähnlich oder abweichend)

Leistungsschütz 22kW/400V,AC(400V50 DILM50-22 277864

EAN/GTIN: 4015082778644
WEEE: DE 92318050
Hersteller: Eaton
Herstellernr.: DILM50-22 #277864
Herstellerbestellnr.: 277864
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
228,63 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Leistungsschütz 22kW/400V,AC(400V50 DILM50-22 #277864, Bemessungssteuerspeisespannung Us bei AC 50 Hz=400 V, Bemessungssteuerspeisespannung Us bei AC 60 Hz=440 V, Bemessungssteuerspeisespannung Us bei DC=0 V, Spannungsart zur Betätigung=AC, Bemessungsbetriebsstrom Ie bei AC-1, 400 V=80 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V=50 A, Bemessungsbetriebsleistung bei AC-3, 400 V=22 kW, Bemessungsbetriebsstrom Ie bei AC-4, 400 V=21 A, Bemessungsbetriebsleistung bei AC-4, 400 V=10 kW, Bemessungsbetriebsleistung NEMA=29,8 kW, Geeignet für Reiheneinbau=nein, Anzahl der Hilfskontakte als Schließer=2, Anzahl der Hilfskontakte als Öffner=2, Anschlussart Hauptstromkreis=Schraubanschluss, Anzahl der Schließer als Hauptkontakte=3, Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung

Weitere Produktbilder:

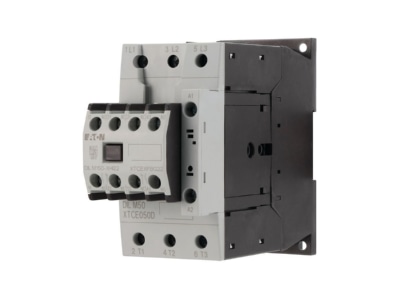

Produktbild Eaton DILM50 22  277864 Leistungsschuetz 22kW 400V AC 400V50 DILM50 22 277864
Produktbild
Vorderseite 1 Eaton DILM50 22  277864 Leistungsschuetz 22kW 400V AC 400V50 DILM50 22 277864
Vorderseite 1
Vorderseite 2 Eaton DILM50 22  277864 Leistungsschuetz 22kW 400V AC 400V50 DILM50 22 277864
Vorderseite 2
Ansicht rechts 1 Eaton DILM50 22  277864 Leistungsschuetz 22kW 400V AC 400V50 DILM50 22 277864
Ansicht rechts 1

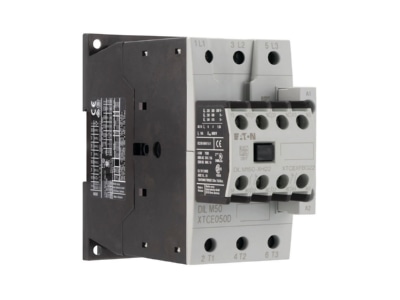

Ansicht rechts 2 Eaton DILM50 22  277864 Leistungsschuetz 22kW 400V AC 400V50 DILM50 22 277864
Ansicht rechts 2
