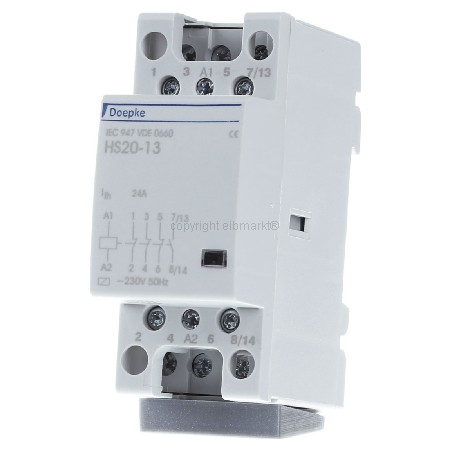

Schütz 1Schließer,3Öffner HS 20-13 230V/50HZ
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

Schütz 1Schließer,3Öffner HS 20-13 230V/50HZ

EAN/GTIN: 4014712067325
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: HS 20-13 230V/50HZ
Herstellerbestellnr.: 09980426
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
33,70 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Schütz 1Schließer,3Öffner HS 20-13 230V/50HZ Bemessungsbetriebsspannung 400 ... 400V, Bemessungsbetriebsstrom 24A, Gebrauchskategorie 1, Bemessungsbetätigungsspannung 230 ... 230V, Spannungsart der Betriebsspannung AC, Spannungsart der Betätigungsspannung AC, Anzahl der Kontakte als Schließer 1, Anzahl der Kontakte als Öffner 3, Max. Glühlampenlast 3000W, Max. Leuchtstofflampenlast 1190VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 2552VA, Max. Leuchtstofflampenlast (parallel kompensiert) 1360VA, Anzahl der Teilungseinheiten 2, Einbautiefe 60mm, Zusatzeinrichtungen möglich, Schutzart (IP) IP20, Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS schalten sehr leise und sind extrem brummarm. Sie zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Geräte dieser Ausführung werden mit einer Steuerspannung von 230 V AC betrieben. Eigenschaften: großes Spektrum an verschiedenen Kontakten, hohe elektrische und mechanische Lebensdauer, extrem brummarm, passender Hilfsschalter und Plombierkappe verfügbar, Montageart: Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einsatzgebiete: Installationsschütze sind vielseitig in Wohn- und Zweckgebäuden sowie Industrieanlagen einsetzbar. Sie übernehmen das Schalten von Glühlampen, Leuchtstofflampen, Transformatoren für Halogen-Niedervoltlampen, Quecksilberdampf-Hochdrucklampen (HQL, HPL), Metallhalogenlampen (HQI, HPI), Natriumdampf Nieder- u. Hochdrucklampen, Speicheröfen oder Antrieben (Motoren). Hinweise: Die Bezeichnung der Geräte dieser Baureihe beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar) als auch die Kontaktausführung (letztes Zahlenpaar): Ein HS 25-31 hat z. B. einen Bemessungsstrom von 25 A. drei Schließer- und einen Öffnerkontakt, Bei Umgebungstemperaturen ab 40 GradC empfiehlt sich der Einsatz des Distanzstücks RD 05.

Weitere Produktbilder:

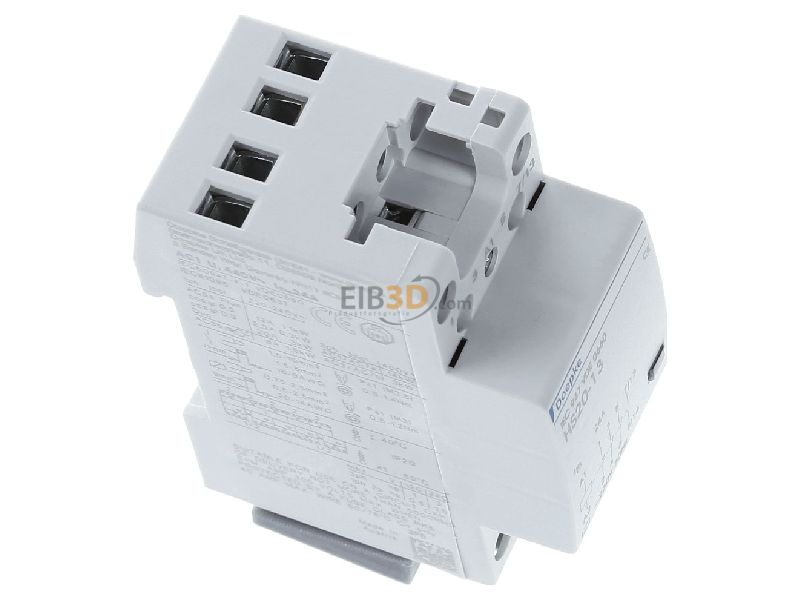

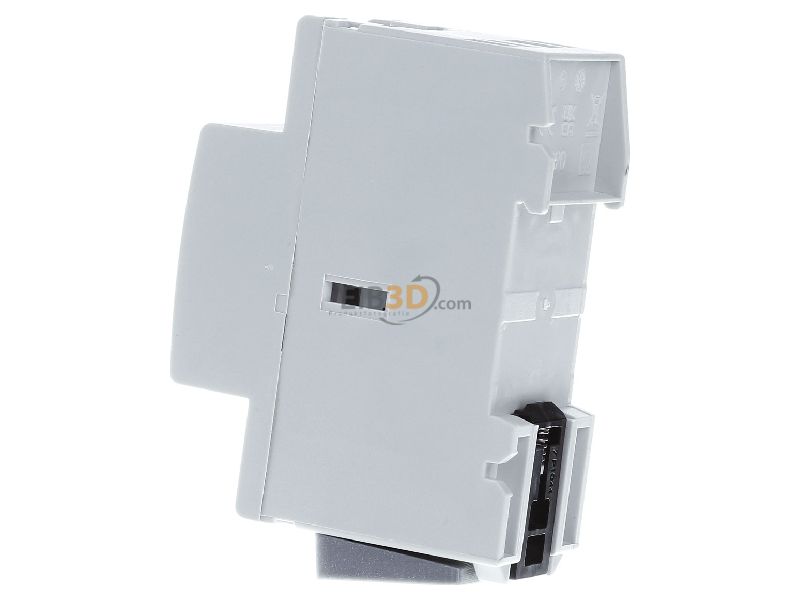

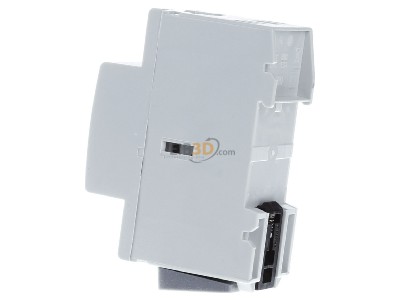

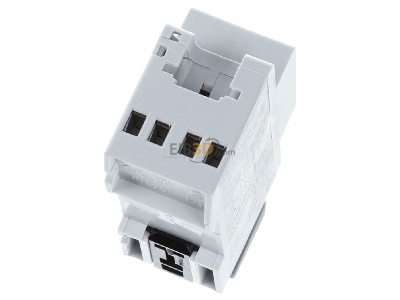

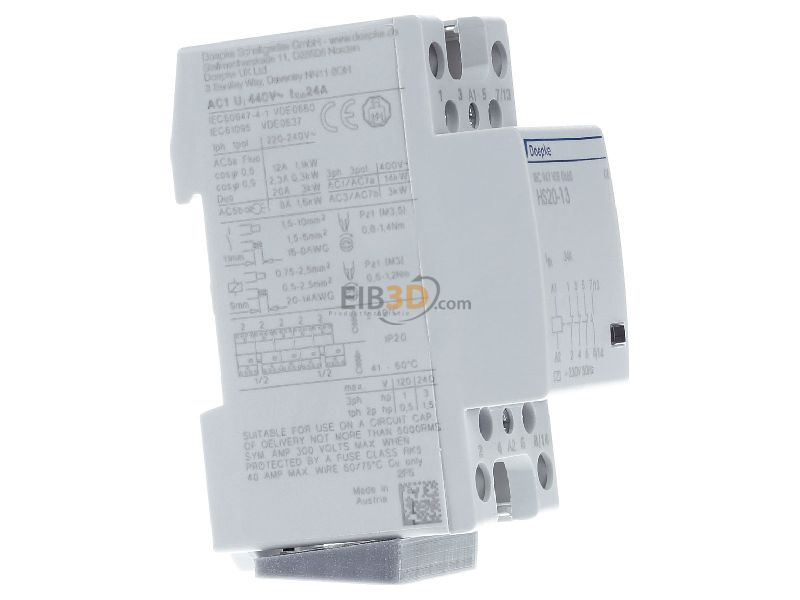

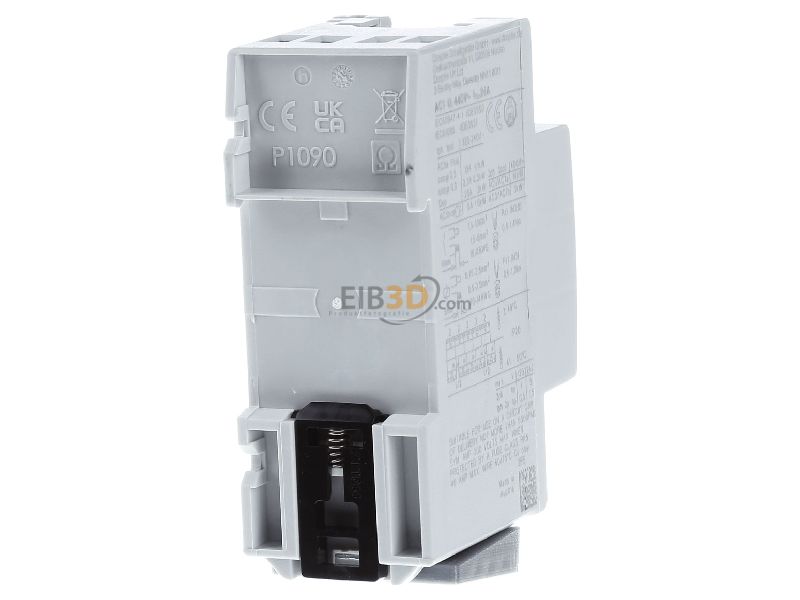

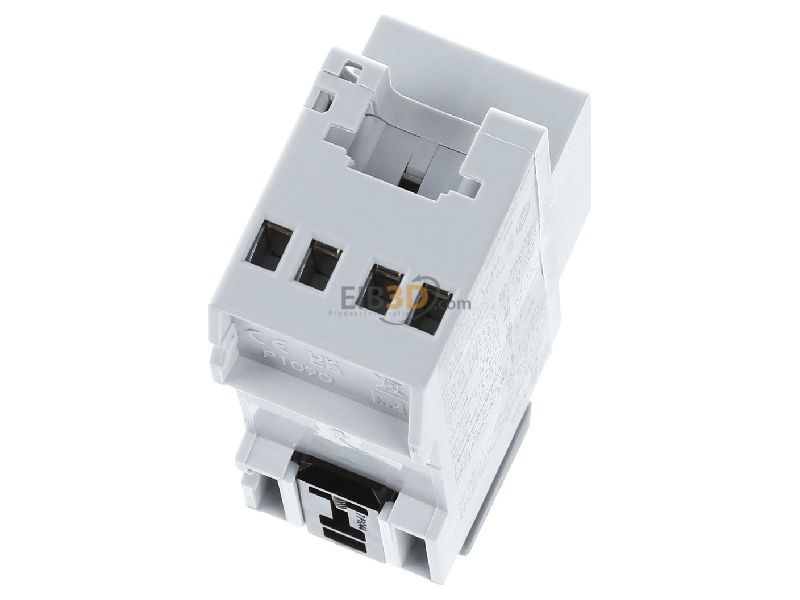

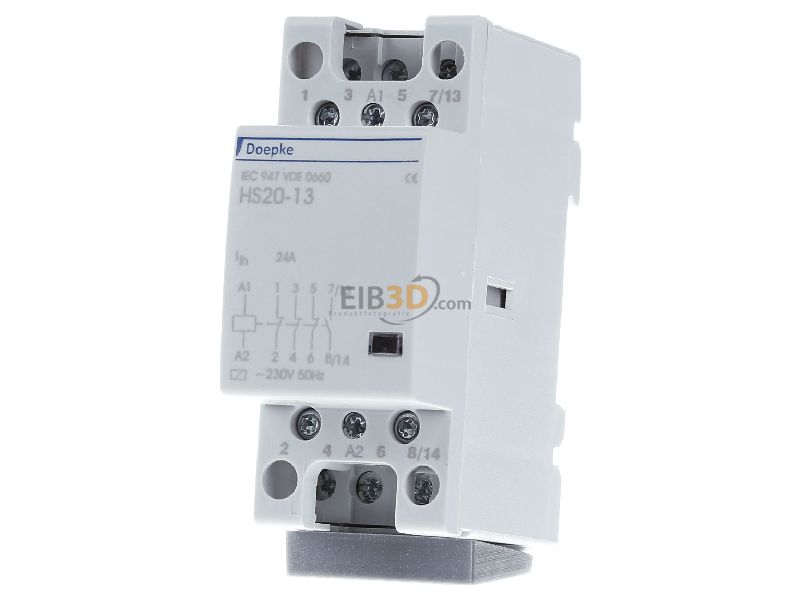

Produktbild Doepke HS 20 13 230V 50HZ Schuetz 1Schliesser 3Oeffner
Produktbild
Schaltbild Doepke HS 20 13 230V 50HZ Schuetz 1Schliesser 3Oeffner
Schaltbild
Maßzeichnung Doepke HS 20 13 230V 50HZ Schuetz 1Schliesser 3Oeffner
Maßzeichnung
