Installationsrelais RI 230-001
Quelle Foto:
Doepke
(Abb. ggf. ähnlich oder abweichend)

Installationsrelais RI 230-001

EAN/GTIN: 4014712154599
WEEE: DE 85624250
Hersteller: Doepke
Herstellernr.: RI 230-001
Herstellerbestellnr.: 09981013
Zolltarifnummer: 85364900
Ähnliche Topartikel: Jetzt anzeigen & vergleichen
25,26 EUR Preis inkl. MwSt. 19,00%
zzgl. Versand
Lieferzeit*:
11 Tage [EN] Bestellartikel (Beschaffungsware, kein Zentrallagerartikel) - Echtzeitpruefung über Link >Menge verfügbar?< hier möglich oder im Warenkorb
Stück

Die Lieferung erfolgt immer in der aktuellsten Artikelversion.

Hinweis:
Die Installation elektrischer Geräte darf nur durch einen zugelassenen Elektrofachbetrieb erfolgen und bei Starkstromanlagen (>= 400V und länderspezifischer Nennleistung) nur mit Zustimmung des jeweiligen Netzbetreibers.

Details

Zubehör
gekauft
nützlich
Interessant

Installationsrelais RI 230-001 Funktion mechanisch, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbautiefe 60mm, Anzahl der Kontakte als Schließer 0, Anzahl der Kontakte als Öffner 0, Anzahl der Kontakte als Wechsler 1, Steuerspannung 1 230 ... 230V, Steuerspannungsart 1 AC, Frequenz der Steuerspannung 1 50 ... 50Hz, Steuerspannung 2 0V, Frequenz der Steuerspannung 2 0Hz, Bemessungsstrom 20A, Versorgungsspannung 207 ... 253V, Spannungsart der Versorgungsspannung AC, Max. Glühlampenlast 1980W, Max. Leuchtstofflampenlast 1020VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1700VA, Max. Leuchtstofflampenlast (parallel kompensiert) 1105VA, Installationsrelais werden zum Schalten von elektrischen Verbrauchern verwendet. Sie schließen den Hauptstromkreis solange die Steuerspannung ansteht. Die Baureihe RI eignet sich zum Schalten von einphasigen Verbrauchern bis 20 A. Die kompakten Geräte lassen sich per Hand betätigen und haben eine gut erkennbare Schaltstellungsanzeige. Sie können für viele Schalt- und Steueranwendungen eingesetzt werden. Eigenschaften: hohe Flexibilität durch verschiedene Kontaktkonfigurationen, Handbetätigung zu Prüfzwecken, schaltgeräuscharm und ohne Brummgeräusche, frontseitige Schaltstellungsanzeige durch Handbetätigungstaste, Option einer optischen Anzeige des Betriebszustandes mittels LED, Schaltkontakte mit sicherer Trennung AC1 nach EN 60947-4-1, Einschaltdauer: 100 % mit Distanzstück 0,5 TE, einfacher Anschluss durch großzügig dimensionierte, unverlierbare Klemmen, kein Hinterstecken der Anschlussdrähte möglich, leichte Zugänglichkeit zum Anschluss der Spulenversorgung, Verwendung von schwer entflammbaren Materialien sowie chlor- und halogenfreien Kunststoffen, Berührsicherheit nach BGV A3, Montageart: Schnellbefestigung auf Tragschiene, beliebige Einbaulage mit einem Neigungswinkel von max. 30 Grad, Einsatzgebiete: Die Komponenten bieten universelle Einsatzmöglichkeiten bei Steuerungsaufgaben in der Industrie- und Gebäudetechnik sowie in der Hausinstallation. Sie eignen sich besonders zum Schalten von Beleuchtungsanlagen, Elektroheizungen, Belüftungen, Klimaanlagen, Ventilatoren, Wärmepumpen und von Glüh- und Gasentladungslampen. Hinweise: Die Bezeichnung der Geräte der Baureihe RI beinhaltet sowohl die Bemessungsspannung (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Schließer, Öffner und Wechsler aufgeführt wird. Somit hat ein ´´RI 024-110´´ z. B. eine Bemessungsspannung von 24 V, je einen Schließer- und Öffner-. aber keinen Wechslerkontakt, Die Einschaltdauer (ED) beträgt max. 1 h. Zum Erreichen von 100 % ED ist der beidseitige Einsatz des Distanzstückes RD 05 notwendig.

Weitere Produktbilder:

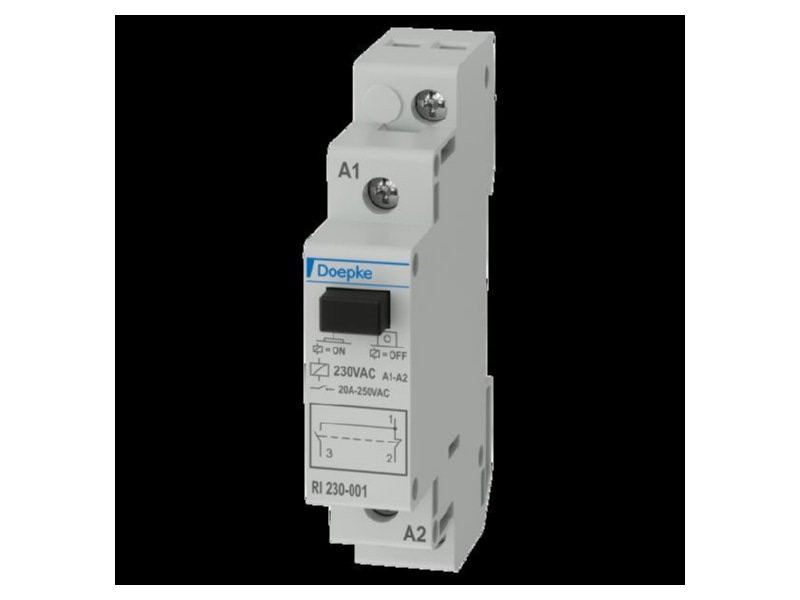

Produktbild Doepke RI 230 001 Installationsrelais
Produktbild

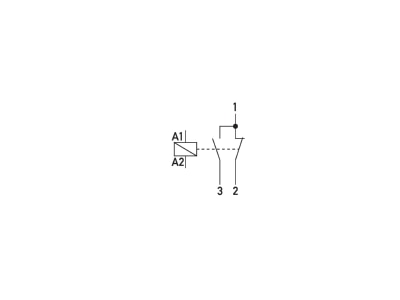

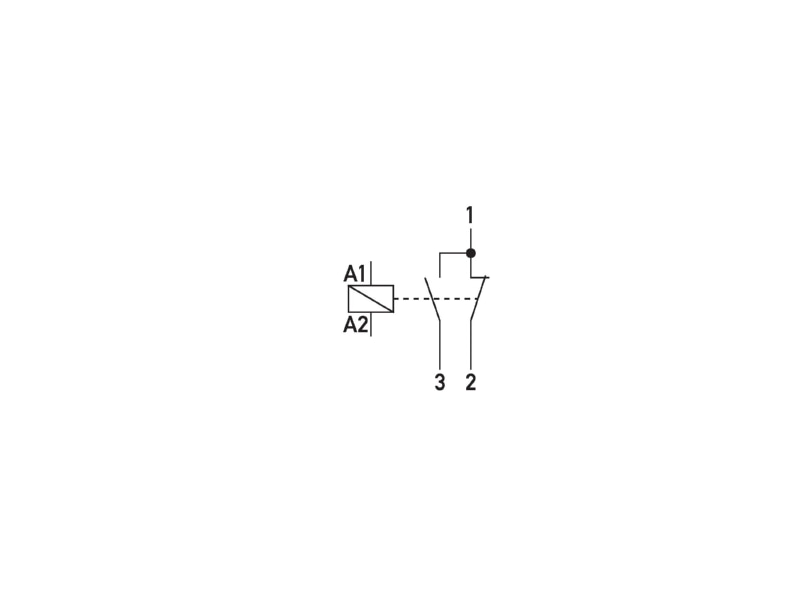

Schaltbild Doepke RI 230 001 Installationsrelais
Schaltbild

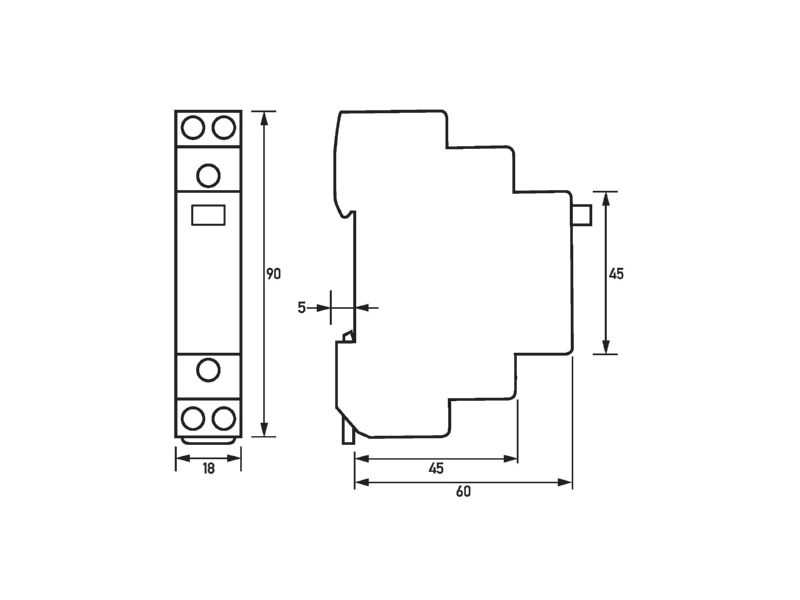

Maßzeichnung Doepke RI 230 001 Installationsrelais
Maßzeichnung
